製品説明

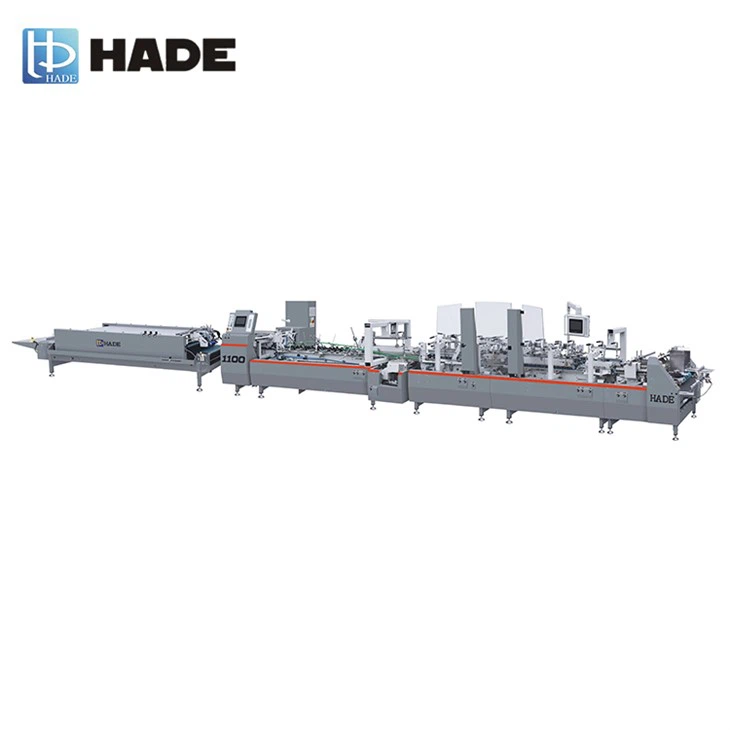

46 コーナー システムを備えたフォルダー グルーラーは、最新の包装装置です。その役割は、箱を貼り付けることで生産工程を自動化することです。従来の手動ペーストと比較して、自動ペーストボックスマシンは、高効率、安定性、信頼性、操作の容易さなどの利点を提供します。生産効率を向上させ、労働集約を軽減し、時間コストを節約できます。生産工程において、紙の成形、折り、取り付け、位置決め、貼り付けを自動で行うことができるため、生産効率が大幅に向上します。
機械構成: 給紙 + 修正 + プリフォール + フック底 + 折り/排紙 + コンベア
技術的パラメータ
| 最大用紙サイズ: |
1100※1000mm |
| 最小用紙サイズ: | 120 × 60ミリメートル |
| 用紙重量: | 200-800gsm |
| 以下に適しています: | 直線ボックス、ロックボトムボックス、4/6コーナーシステム（オプション） |
| 総電力: | 19キロワット |
| 電気的要件: | 380V、50HZ、3-相 |
| 空気源: | 0.17m3/分 |
| マシン重量: | 約6500KGS |
| マシンサイズ: |
16000 * 2100 * 1900ミリメートル |
ボックスサンプル
マシンには次の機能があります。
01
フィーダ
- 振動機構を搭載
- 独立したトランスミッション、低騒音、調整可能なフロントホイールにより、最大の作業能力を実現できます。
- コンベアへの搬送中の状況を確認できるカメラを搭載
02
アライメント
◆このセクションでは、別のオプション構造として、特に型抜きが苦手な E ダンボールに使用される折り目ホイールを用意しています。
03
プレフォールディングセクション
◆最初の折り線（左フラップ）を高速で180度前折りすることができました。
◆あらかじめ折りたたまれた後、箱はすぐに開きます。
◆ この長さ 2.3 メートルの事前折り畳みセクションでは、トップキャリアが分離されており、一部の特殊ボックス用に取り外し可能です。
◆幅広の左下のベルトで箱に跡が残りにくい。
◆フラップに最適な事前折りたたみユニット。
04
ロック下部セクション
- 高弾性フッカーを備えたロックボトムアセンブリ機構は理想的な設計で、素早く簡単に操作できます。
- モジュラー設計のロック下部セクションにより、ボックスの交換時間が短縮され、部品の取り付けと交換の時間が短縮されます。
- モジュラー設計のロックボトムセクションにより、さまざまなボックスの調整時間が短縮され、付属部品の取り付けにかかる交換時間が短縮されます。
- 安全窓はオプションです。
.
05
4/6 コーナーシステム (オプション)
- 6つのコーナーボックス用のフックの3つのグループ
- さまざまな紙箱サイズに使用されます
- 4/6 コーナー ボックスには接着ガンが必要で、6 コーナー ボックスには少なくとも 3 つのガンが使用されます。
- モジュール式折りたたみフックは稼働実績があり、高速、高生産性です。
- 安全窓はオプションです
06
下部糊付けタンク
- 大容量設計で、マシンが高シードで稼働しているときに、接着剤が外に出たり漏れたりすることはありません。オプションのボトルで長時間稼働も安心
- 接着剤タンクは簡単に取り外して掃除できます。
- 接着剤はスクレーパーで微調整できます。
07
折りたたみセクション
- 小さな箱に最適、仕上がり幅：35mm
- 左、右、または両方を折りたたむ
- ベルト用の速度バリエーターを装備しており、折りたたまれた箱が平行かつ正常に配置されていることを確認します。
- 迅速かつ便利な調整と操作により、箱を完璧に折りたたむことができます。
08
転送セクション
- 独立したモーターの動作、高速化、完全な制御
- エアボックスキッカー搭載
- 複雑な箱形状にも対応
- このセクションのベルトは、さまざまなボックスに合わせて簡単に張ったり調整したりできます。
09
空気圧コンベヤー
- 空気圧が増加し、速度と圧力を個別に調整でき、箱の圧力を少し高めることができるため、完成した箱はより美しくなります。
- コンベアの前部は、オーバーラップ装置やジョガー装置と連動して、適切に上下に移動できます。
- エア式スクウェア装置、ジョガー装置はオプションです
